🔍室內設計圖面解析｜一次看懂 3D 圖與施工圖的重要性👀

在室內裝修的過程中，常會遇到許多屋主提出相同的疑問：

「為什麼一定要找設計單位？有經驗的木工師傅沒有圖也能施工呀！」

「設計費動輒 5,000 元/坪，究竟包含了哪些服務內容？」

上述疑慮其實是許多裝潢過來人的共同心聲。不可否認，許多老師傅憑藉多年經驗，即使缺乏完整圖面，也能完成施工，且品質未必差。然裝修並非僅靠經驗就能避免所有誤差。由於每位屋主對美感、比例、收納及細節的期待標準不同，若沒有一套清楚的設計圖面，屋主與施工團隊之間極容易出現認知落差，甚至導致額外的工期與成本支出。

因此設計圖的存在，最核心的價值在於「溝通」。圖面能將屋主腦海中的想法具體化，並轉換為施工團隊能依循的標準，確保設計理念與施工成果的一致性。以下本文將介紹設計圖常見的兩類：3D 模擬圖與施工圖。

3D 模擬圖：呈現屋主期望的設計氛圍與風格

3D 模擬圖（亦稱渲染圖）主要作用在於預先展示設計完成後的空間樣貌。透過色彩、材質、燈光及比例的模擬，屋主能直觀地感受設計風格及空間氛圍。

例如，「現代簡約風」與「北歐風」在文字描述上或許模糊難辨，但透過 3D 模擬圖，屋主能清楚看見牆面顏色、家具擺放、地板紋理甚至於燈光氛圍的差異，對未來家的樣子有具體的感受。這樣的視覺化成果，不僅協助屋主理解，也使設計師能快速確認需求，進而避免後續因想像落差產生的爭議。

在實務經驗中，多數屋主會在檢視 3D 圖後，進一步發現某些收納規劃不足、色彩過於跳躍，或動線安排不夠順暢。透過這個預演的過程，可以在施工前進行調整，避免完工後才發現不滿意而產生更高的修改成本。

以小坪數住宅為例，完整的渲染圖大約會繪製 15 張左右，視空間需求及角度略有增減。

施工圖：確保設計落實的操作依據

若將 3D 模擬圖視為預先展示設計後的空間樣貌，那麼施工圖便是設計理念的落實依據。施工圖的主要使用對象為各工班師傅，內容涵蓋尺寸標註、材質規範、結構細節，確保工程能依據標準精確執行。

施工圖的範疇廣泛，並非僅限於平面配置圖，還包含以下幾大重點：

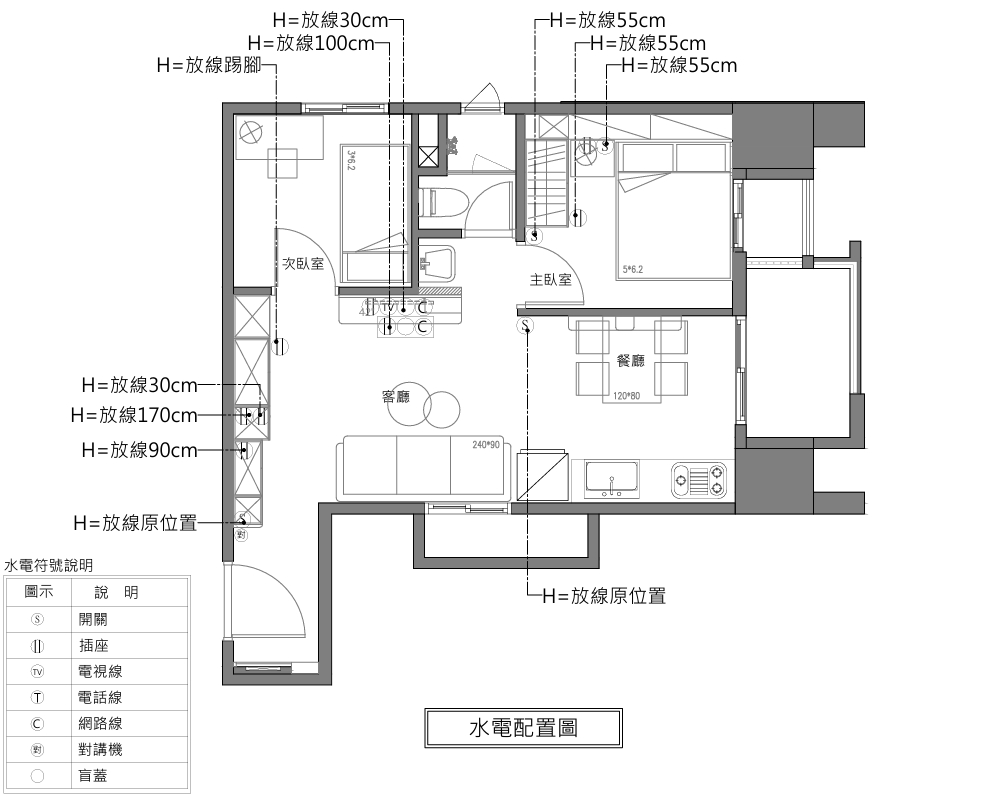

1. 水電圖：標示電線迴路、插座數量與高度、排水路徑等，避免日後出現插座不足或管線衝突等問題。

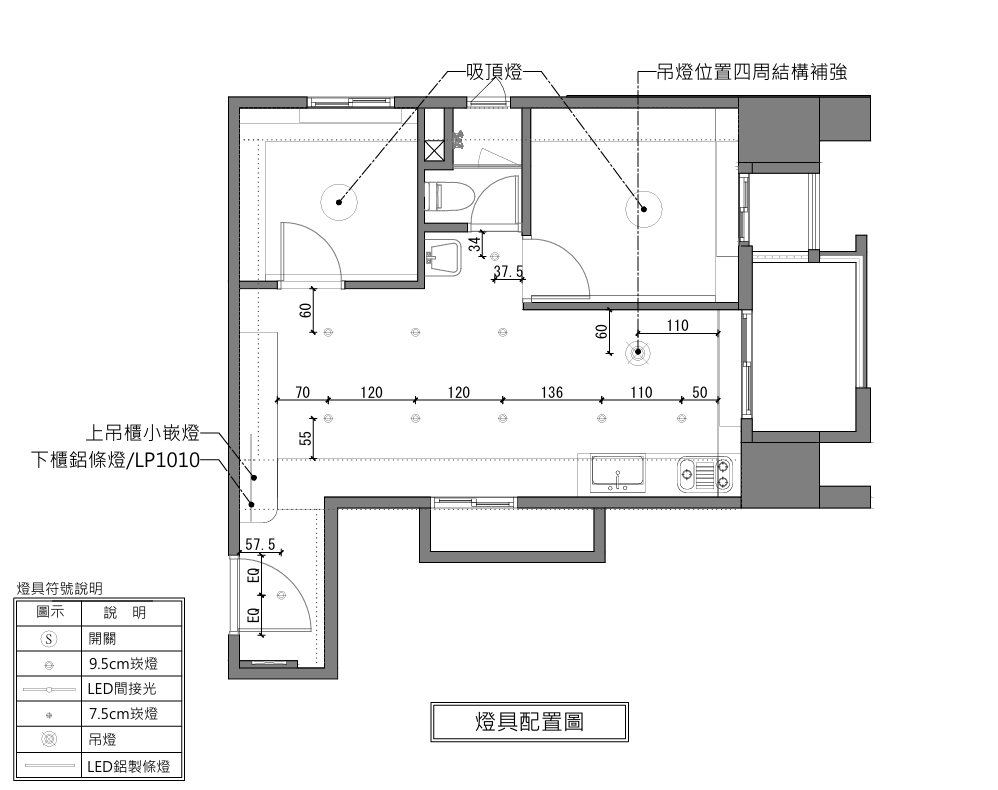

2. 燈配圖：標示燈具種類、位置、光源型式與亮度配置，確保照明效果與設計模擬一致，營造符合需求的空間氛圍。

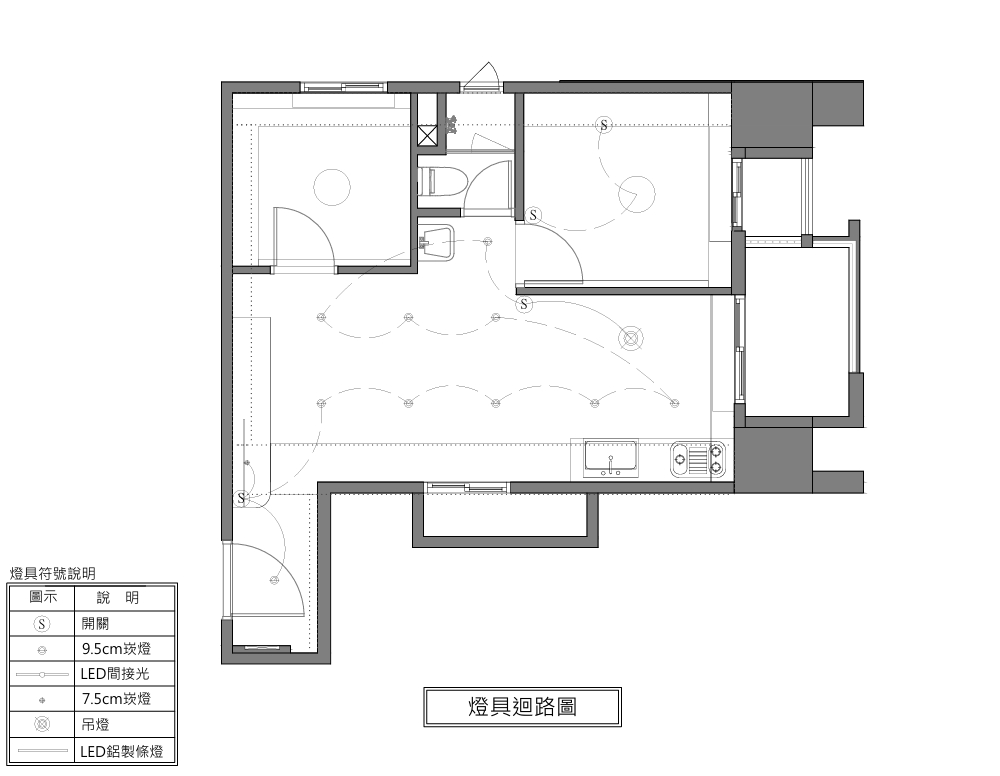

3. 迴路圖：將照明、插座及主要電器劃分不同迴路，降低過載風險造成跳電，這也是確保居住安全的重要步驟。

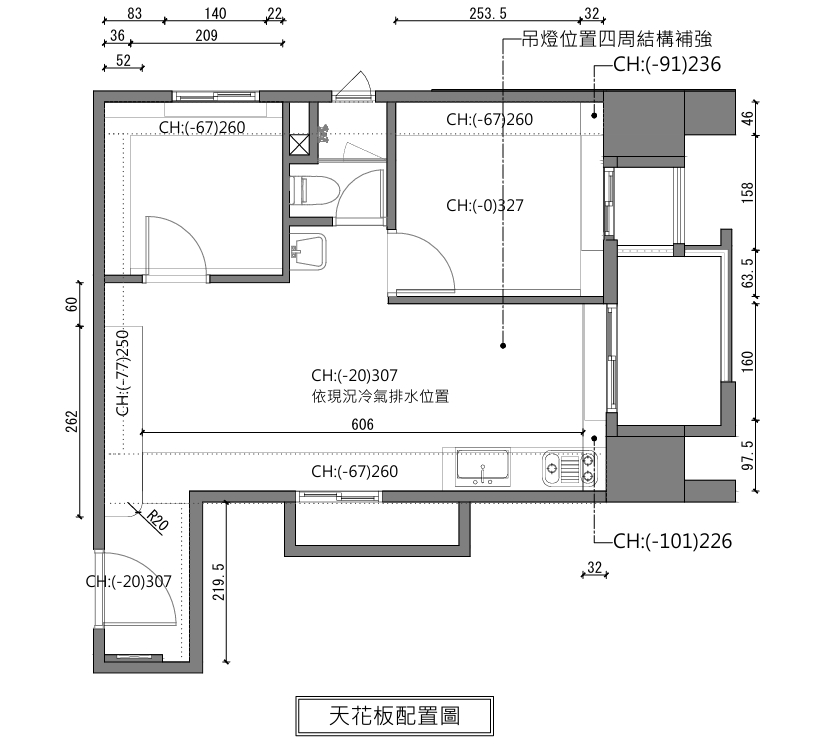

4. 天花板圖：包含燈具開孔、冷氣出風口、檢修口位置等，避免設備衝突並兼顧後續維修之便利性。

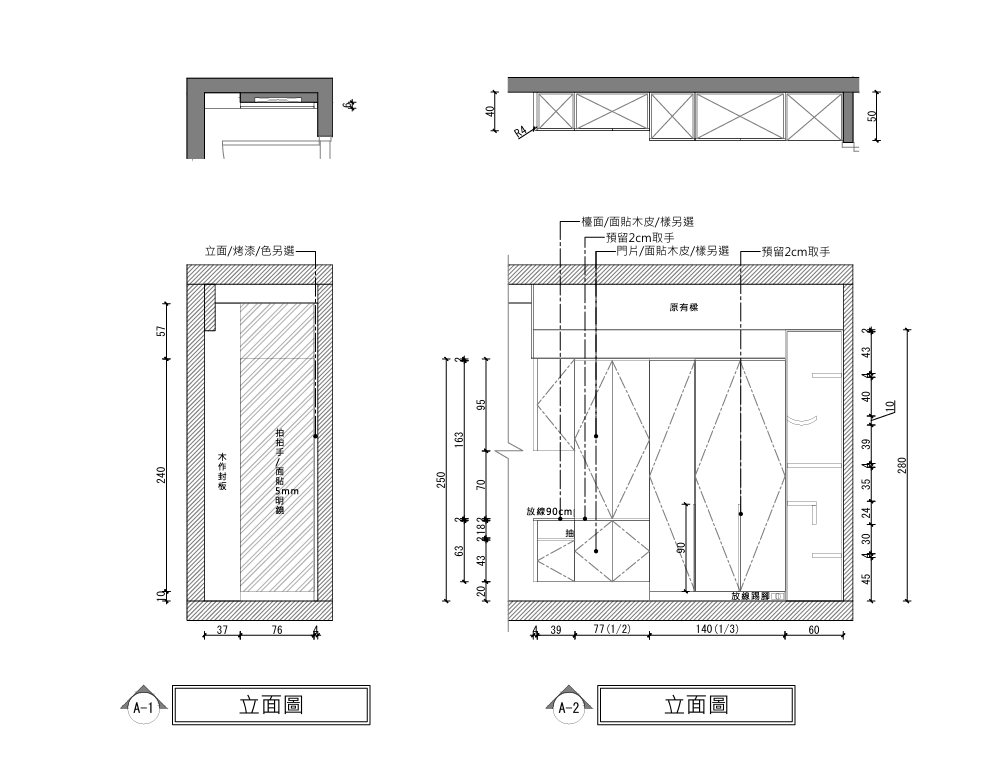

5. 櫃體立面圖：詳細規劃櫃體高度、寬度、內部隔層數量與尺寸，讓屋主可提前確認收納需求是否符合，例如衣櫃是否需吊掛長大衣空間、鞋櫃是否容納高筒靴等。

施工圖雖屬專業技術文件看似繁瑣，但卻是工程品質的保障。若僅憑 3D 圖施工，容易造成外觀與實際成果的落差，而施工圖則能提供施工團隊可依循的依據，減少憑經驗揣測的風險。一般小坪數設計案，施工圖數量大約 20 張左右，加上設計過程中設計單位多次的修改與討論，整體投入的專業時間與心力相當可觀，自然也反映在設計費上。

總結

3D 模擬圖能讓屋主清楚看見未來居家的氛圍與風格，施工圖則提供施工團隊精確的施工依據，兩者缺一不可。雖然設計費用看似可觀，當屋主聽到設計費用為 5,000 元/坪時，往往直覺認為費用偏高。但若深入瞭解整體設計服務內容，便能理解這筆費用的合理性。設計師的工作，並非止於繪製幾張圖面，而是從客戶需求訪談、平面規劃、3D 模擬、施工圖繪製，到工地現場丈量、協調與材料建議，環環相扣、缺一不可。若缺乏完整設計規劃，施工過程中勢必會因不確定性而反覆修改，最終導致成本與工期雙重增加。相較之下，設計費用其實是一筆能有效降低失敗裝修的保險。

裝修是一項長期影響生活品質的重大決策。透過完整的設計圖面，不僅能將風險降至最低，更能確保成果符合期待。設計正是在於將屋主的需求與理想，轉化為落實可行的方案，並以圖面為橋樑，協助溝通與執行，這就是設計單位存在的最大價值!
